燒結稀土磁體廢料磨粉機力助解決中國稀土資源短缺難題

燒結稀土磁體廢料磨粉機力助解決中國稀土資源短缺難題

　　稀土元素是工業維生素，燒結稀土磁體廢料磨粉機力助解決中國稀土資源短缺難題。HLM稀土廢料磨粉機可將燒結稀土磁體廢料研磨成粉，然后提取回收釤、釹和鈷等元素，提升稀土的資源利用率。

　　據中國稀土行業協會調查數據顯示，全國共有稀土廢料綜合回收企業56家，其中江西39家，江蘇4家，湖南3家，內蒙古、山西各2家，河北、山東、廣東、浙江、云南各一家。

　　▼從廢舊稀土熒光粉中提取稀土

　　在我們的日常生活中，手機、彩電、熒光燈和陰極射線管(CRT)顯示器等基本生活用品中都含有一定量的稀土熒光粉，隨著使用年限的增加，這些基本生活用品的使用壽命也逐漸到期，從而造成了其中所含的廢舊稀土熒光粉不斷增多。

目前，國內外的專家學者對廢舊稀土熒光粉的無害化處理和資源化利用技術進行了大量研究，其中主要有化學法、物理法和生物法。

　　化學法

（1）酸法：Liang等研究了堿熔還原-酸浸處理廢舊熒光粉的新工藝。

Zhang等采用一段酸浸-堿熔-二段酸浸法對廢舊稀土熒光粉進行處理。

李洪枚采用H2SO4，HCl和HNO33種酸分別浸出稀土熒光燈生產工藝過程產生的工藝廢稀土熒光粉，實驗結果表明，酸浸出法能夠浸出廢稀土熒光粉中的稀土。

Liu等提出了兩步HCl溶解從廢舊熒光粉中回收稀土的新方法。結果表明，采用兩步HCl溶解工藝最終得到的是分離后的稀土元素，省去了后序分離、提純等步驟，試劑消耗減少、工藝流程大大縮短，該方法可以應用到工業中進行大規模生產。

（2）堿法：吳玉鋒等在超聲波輔助下用NaOH或KOH亞熔鹽介質對廢舊熒光粉進行浸出，實驗在裝有超聲和水蒸氣冷凝回流裝置的反應釜中進行。

（3）生物法：Ｒeed等利用微生物產生的葡萄糖酸和其他有機酸來進行熒光粉中稀土元素浸出實驗研究。

　　物理法

（1）浮選法：Hirajima等研究了一種名為十二烷基醋酸銨(DAA)的陽離子浮選劑以及兩種陰離子浮選劑十二烷基硫酸鈉(SDS)和油酸鈉(NaOI)對各類熒光粉混合物的浮選效果。

（2）端切/空氣推動法：Wu等對當前回收三色熒光粉中的稀土的主要工藝以及技術前景做了比較全面的概述。

（3）機械活化法：Tan等研究了機械活化預處理對回收廢熒光粉中稀土元素的影響。結果表明，在酸浸之前對廢舊熒光粉進行機械活化預處理，稀土的總回收率明顯提高。

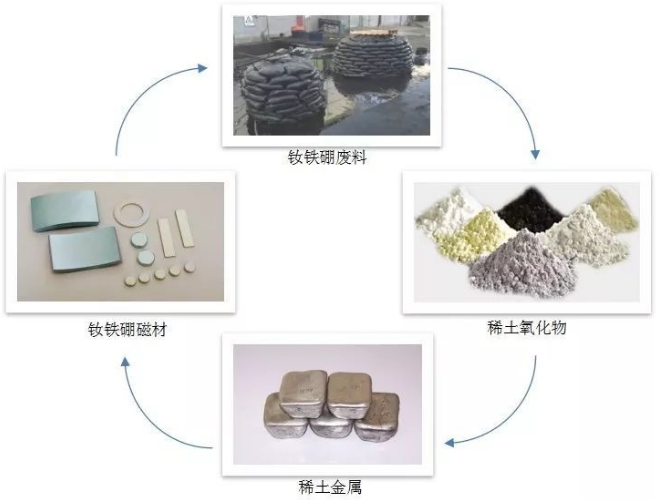

　　▼從釹鐵硼廢料中提取稀土

釹鐵硼永磁材料廣泛地應用于冶金、化工、材料、航空航天、通訊、電子、汽車等國民經濟的各個領域。由于目前的生產工藝及設備等限制因素，釹鐵硼永磁材料在生產和加工過程中，會產生30%左右的廢料；在運輸方面，由于釹鐵硼廢料具有磁性，不能高空運輸，只能集中收集和處理，這加大了釹鐵硼廢料回收的難度。

　　濕法

　　王毅軍等采用了HCl優溶的方法分離提取釹鐵硼廢料中稀土元素，該工藝通過調節溶解稀土元素溶液的pH(控制在4.0～4.5)，使得HCl溶液對稀土元素的優先溶解，從而最終達到稀土與雜質選擇性分離的目的。

　　火法

Nakamoto等繪制了Nd-Fe-O的相圖，以此相圖為基礎，通過控制熔融釹鐵硼廢料的O2分壓，將稀土元素充分的轉變為稀土氧化物，對于鐵元素而言，使其以鐵單質的形式存在，并利用金屬和渣分離的方法將稀土和鐵分離。

　　短流程再制造法

李現濤以燒結釹鐵硼廢料為對象，對廢料中的稀土及伴生資源綜合回收進行研究。利用氫處理技術將塊狀燒結釹鐵硼廢料制備成高性能再生粘結磁體和再生燒結磁體。

▼從稀土熔鹽電解渣中提取稀土

由于熔鹽電解渣中稀土含量很高，回收利用價值大，目前越來越多的國內外專家學者對稀土熔鹽電解渣回收利用技術進行了研究。

酸法

肖勇等利用稀土氟化物不與HCl反應的特性，采用HCl浸出將稀土鐠釹熔鹽電解廢料中的可溶性非稀土雜質和可溶稀土化合物溶解浸出并加以回收，得到合格的稀土氟化物和稀土氧化物。結果表明，在磨料粒度為－200目，溫度為50℃，加入HCl至最終體系pH值保持在0.5，反應時間為4h時，廢渣中主要非稀土金屬雜質去除率超過94%，稀土的總回收率達97.56%，所制取的稀土氟化物和稀土氧化物達到國家標準。

堿法

林劍等首先將稀土金屬熔鹽電解廢料粉碎，然后加入Ca(OH)2進行配料，置于馬弗爐中燒結，將燒結渣取出用HCl溶解，得到的浸出液用P507萃取分離，反萃后液進行H2CO3沉淀，沉淀物經灼燒后得到氧化稀土產品；該工藝可制取單一的稀土氧化物，其中原料中的氟被置換，生成CaF2。在稀土金屬熔鹽電解廢料與Ca(OH)2按重量比1∶0.5，反應溫度950℃，反應時間3.5h的條件下，氧化稀土回收率為94.44%，產品質量達到國家的標準。

▼從稀土拋光粉廢料中提取稀土

稀土拋光粉廢料含Ce、La、O、F、Al、Si等元素，其中CeO2和La2O3總量一般在40%~60%，稀土含量較高。

采用市售無機酸低溫分解稀土拋光粉廢料制備超精密稀土拋光粉，考察了無機酸種類與用量、反應溫度、反應時間、浸出次數對稀土浸出效果的影響，檢測了所制備稀土拋光粉粒度和化學成分，并分析了制備過程的反應機理。

結果顯示，在鹽酸濃度37％、酸料質量比值3.5、反應溫度98～103℃、一次浸出8h、二次浸出7h的條件下，稀土拋光粉廢料經鹽酸二次浸出后稀土浸出率高達99.23％；本工藝可制備出CeO2含量67.64％、La2O3含量24.39％、F含量6.00％的超精密稀土拋光粉，該拋光粉平均粒度0.39μｍ，粒度分布均勻。

▼從其他稀土廢料中提取稀土

陳冬英等研究了從真空鈣熱還原爐渣中回收稀土的工藝條件。該工藝采用酸性復合劑作浸取劑，考察了還原爐渣的粒度、浸取劑的濃度對浸取出效果的影響。

　　鴻程HLM稀土廢料磨粉機

　　【進料粒度】: 50mm

　　【出粉細度】: 80-325目

　　【產 量】: 9-70t/h

　　【應用領域】: 建材、化工、冶金、涂料、造紙、橡膠、醫藥、食品等領域濕度6%以內、莫氏硬度7級以下的非易燃易爆物料的粉磨加工。

　　【適用物料】: 稀土廢料、鉀長石、煤、高嶺土、重晶石、螢石、滑石、水渣、石油焦、灰鈣粉、硅灰石、石膏、石灰石、長石、磷礦、大理石、石英砂、膨潤土、石墨、錳礦等硬度莫氏7級以下的非金屬礦物料。

　　【產品簡介】: HLM系列立式磨粉機是桂林鴻程通過學習引進國外先進技術，經歷二十多年潛心研究開發出的一款高效節能、烘干兼磨粉功能的系列化先進粉磨設備。

　　桂林鴻程稀土廢料磨粉機，新型雷蒙磨粉機，以品質打天下，以客戶滿意為服務宗旨。若需要雷蒙磨、立式礦粉研磨機設備，可以來電咨詢我們的稀土廢料磨粉機，雷蒙磨，立式礦粉研磨機市場部。電話是：0773-3661663。我們的立式礦粉研磨機技術員歡迎您的來電咨詢。
