HC1700縱擺磨粉機是桂林鴻程自主開發的新一代大型高效粉體磨粉機。它借鑒了擺式磨粉機的工作原理，改進了擺式磨粉機的擺動方式，在不改變其他參數的情況下，離心碾壓力提高近35%，完善了磨輥與磨環接觸區，產量比傳統5R雷蒙磨粉機高2.5至4倍，粉碎效能大大提高，降低單位能耗，采用強制渦輪分級機，產品的細度范圍可達0.18-0.038mm(80-400目)之間。同時，改進了傳動裝置和磨輥總成密封結構，設備的運行可靠性更高、維護保養更便捷。HC1700具有產量大、單位功率產量高，綜合投資費用及運行費用低，節能環保等特點，是大型粉體加工項目的選擇。
成品粒度：38-180μm
生產能力：6-25t/h
HC1700縱擺式磨粉機是桂林鴻程多位工程師緊跟先進制粉行業的發展趨勢，研發的一款革命性、創新型的磨粉機，是制粉行業深受歡迎的機型之一。多年來，經市場驗證，HC1700運行可靠，節能環保。
鴻程專屬專利-特有的擺動方式（專利號CN200720081221.1），新結構梅花架及縱擺磨輥裝置，結構先進合理。機器振動非常小，噪音低、機械運行平穩、性能可靠。
單臺產量高達25噸/小時，設備產量相當于6臺傳統的4R磨粉機。電耗成本低，電耗約為6臺4R雷蒙磨粉機的3/4。HC1700的研發成功，是雷蒙磨粉機走向大型化的一次革命
縱擺式研磨結構，物料在單位研磨時間內處理量更大、效率更高。在與R型磨粉機總功率不變的情況，產量同比提高40%以上，單位電耗成本節省30%以上，是真正的高效節能型磨粉機產品。
強制渦輪分級系統(專利號：ZL201030143470.6)：分級粒度均勻、精細。分級機采用強制渦輪分級機，使成品粒度范圍從原來的80-325目區間擴展到80-400目區間。分級區間大。
磨粉機采用變頻調速控制，且采用PLC界面操作，基本可實現全自動化生產，車間可實現無人作業，大大節約人工成本。并且客戶可以選用磨粉機遠程智能監控系統，無時無刻的掌控磨粉機的運行狀況。
設備的適用性強，無需更換任何部件可滿足生產不同物料，不同細度產品的需要。
重要部件均采用加厚優良鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，使用周期長。
從原材料的破碎、輸送、制粉到成品的收集、存儲、及包裝，可自成一個獨立完整的生產體系，系統性強。磨粉機為立體結構，占地面積小，同等產量下，占地面積相當于傳統4R機的三分之一，大大的降低了廠房用地及基建成本，投資成本低； 采用多層阻隔結構保證磨輥裝置的密封（專利號CN200820113450.1）：磨輥裝置的工作環境為高粉塵濃度，傳統的R型擺式磨粉機的磨輥裝置靠疊層密封無法可靠進行軸承密封，每天需要對磨輥總成進行加油保養。而HCZ縱擺式磨粉機采用免維護油封技術、螺旋密封及骨架油封多層阻隔結構，有效防護粉塵的進入，維持磨輥總成的正常工作狀態，只需500-800個小時進行加油保養一次，較大地減少設備維護時間。
hc1700型擺式磨粉機系統由粉磨主機、分級篩選、產品收集，等各個部件組成。hc1700型擺式磨粉機主機采用整體鑄造底座結構，可采用減震基礎。分級系統采用強制性渦輪分級機結構，收集系統采用脈沖收集。制粉系統工藝流程：原料由專用車輛運送至半敞開式原料棚，再由鏟車鏟至下料斗，經破碎機進行破碎至小于40mm，物料經提升機提升至磨機前的儲料斗；儲料斗落料出來由給料機將物料均勻的送入主機進行粉磨。粉磨過程中合格的產品經分級機分級篩選后由管道進入脈沖收塵器，經脈沖收塵器收集后，產品經脈沖收塵器下端的卸料口排出。統一輸送至儲粉倉。本系統設計為開路系統，粉塵收集為全脈沖收集，脈沖收集效率99.9%，磨機產量必然提高，而且更具環保性能。成品部分，用戶可根據實際工藝進行下一套工序深加工。hc1700型擺式磨粉機的單臺產量較大，無法用人工包裝，須輸送至儲粉罐后再包裝。

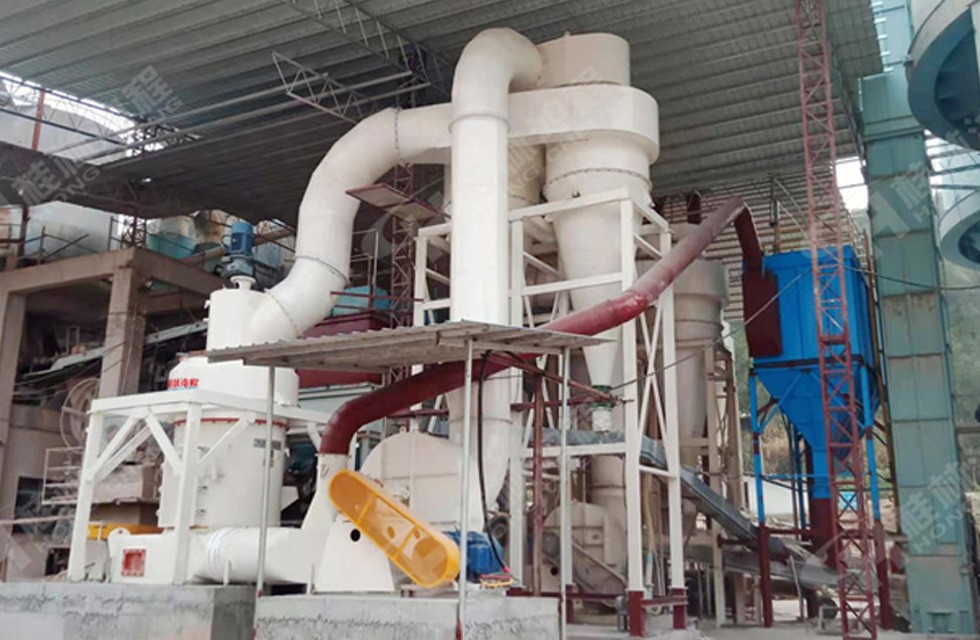

大理石雷蒙磨生產線hcq1500雷蒙磨廣西賀州客戶設備開機投產

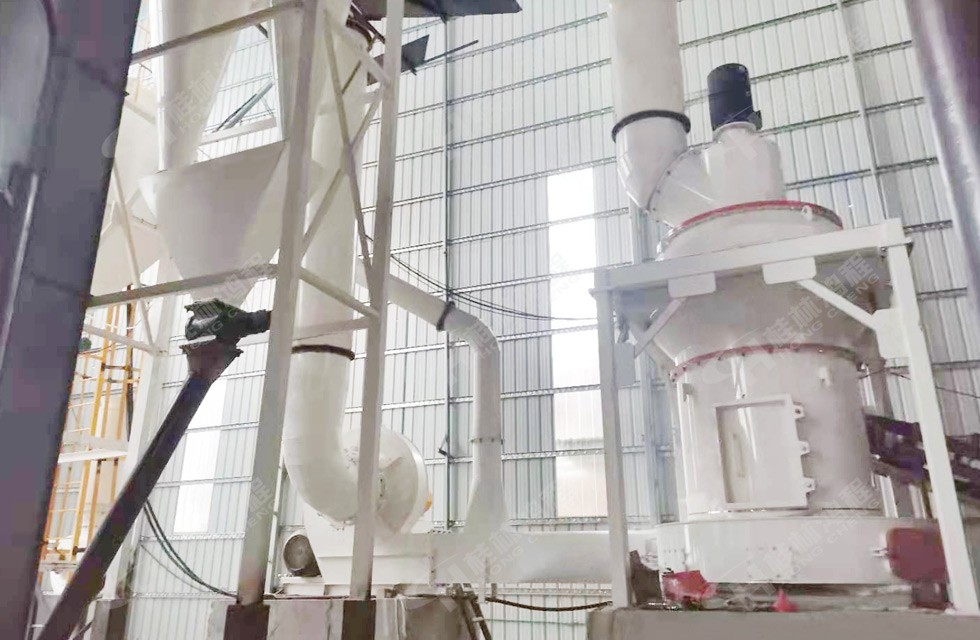

325目方解石粉磨機HCQ1290生產線廣西南寧老板投產

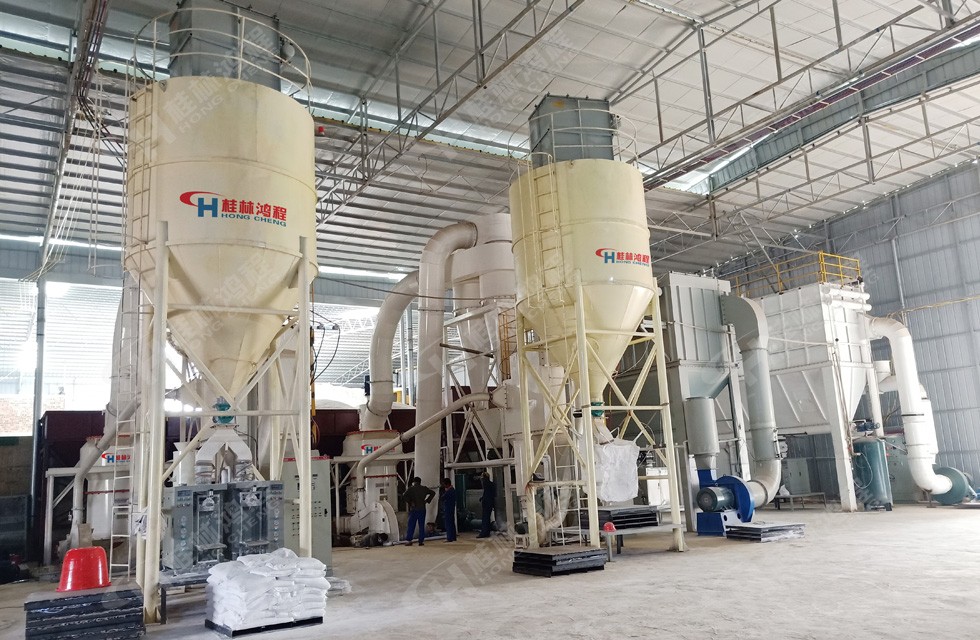

hcq1290白云石雷蒙磨粉機湖南客戶啟動生產線

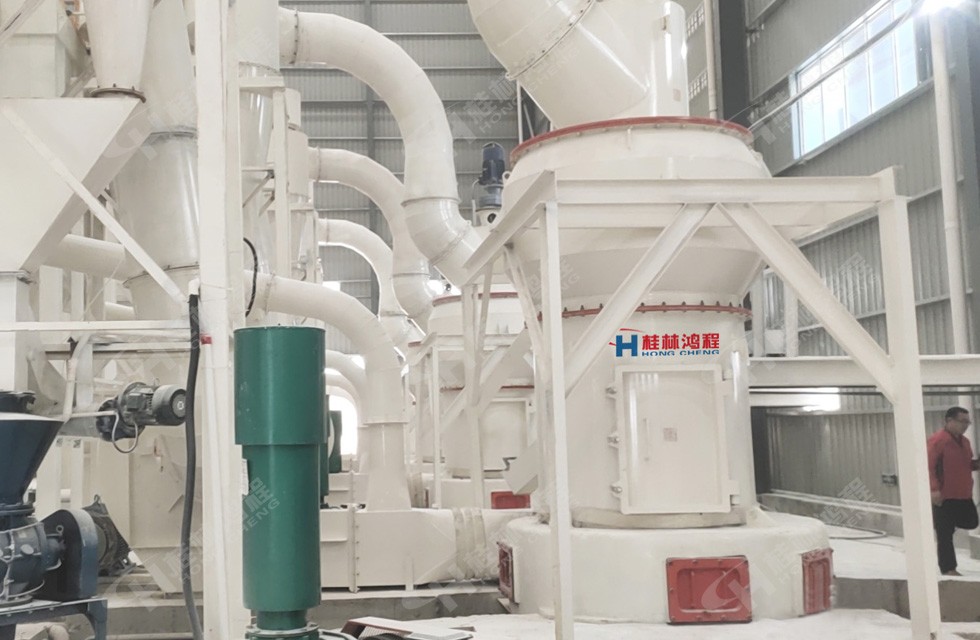

加工磨石灰石磨粉機廣東韶關某新型建材客戶投產
CASE VIDEOS
根據不同物料的特性，桂林鴻程為您提供科學合理的制粉設備配置方案。
| 型號 | 磨輥個數 | 磨環直徑 | 進料尺寸 | 成品顆粒 | 產量(t/h) | 整機功率 |
|---|---|---|---|---|---|---|
| HC1700 | 5 | 1700 | ≤30 | 0.038-0.18 | 6-25 | 342-362 |
注：1. 以上型號可選擇鴻程專利-縱擺結構，也可根據加工物料特性及細度選擇懸擺結構。2. 以上以加工石灰石為例，由于各地物料不同，產量不同，以上數據僅供參考。
桂林鴻程制粉設備應用于大型非金屬礦制粉、環保脫硫石灰石制粉、碳酸鈣制粉、大型煤粉設備、石油焦燃料行業、錳礦加工領域、礦渣、水渣、粉煤灰綜合利用、石膏制粉等諸多領域。
